湿式筒式磁选机排矿装置，通常我们称之为“炮筒”，顾名思义，因其像大炮的炮筒而得名。在实际生产过程中排矿装置位于精矿口和尾矿口部位，将精矿和尾矿从磁选机槽体底部排出来，从而完成磁选过程。下图为鼎大湿式筒式磁选机现场施工图，可以看出精矿正通过排矿装置结构排出。

    排矿装置在湿式筒式磁选机结构上属于辅助性的结构，矿物通过磁筒磁系磁选过之后，进入到精矿槽中，尾矿落入尾矿槽，随后排矿装置将精矿尾矿排到预定好的地方，收集精矿和尾矿。下图为湿式筒式磁选机的排矿装置图：

    湿式筒式磁选机排矿装置分精矿“炮筒”和尾矿“炮筒”，根据他们的粗细就可以辨别出来。排矿装置结构上看，主要分三部分，槽体接口和排出口，排矿装置内部螺旋结构以及动力部分。首先，槽体接口与排矿口，槽体接口与槽体精矿或尾矿接口相连，结构大小相同。如下图所示：

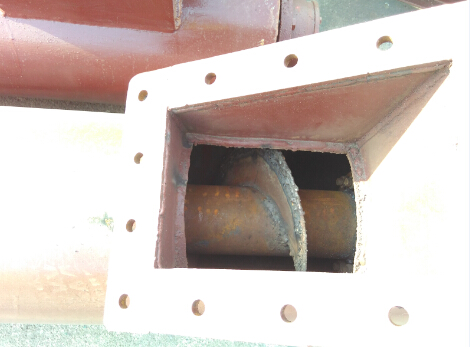

    排矿接口与槽体紧密相连，精矿或尾矿进入排矿装置之后，排矿装置内的螺旋排矿结构，随着动力的运转做向上旋转运动，将精矿或者尾矿排出，从而实现排矿的目的。排矿装置内的螺旋结构犹如一个螺旋的楼梯，精矿或者尾矿就像上楼梯的人一样，慢慢上到高处。排矿装置的内部螺旋结构如下图结构所示：

    而且我们知道要想实现结构、装备的运行，没有动力装置是不可能的。就好比车没有发动机不能奔跑一样。湿式筒式磁选机的排矿装置尾部有一台电机和减速机。电机的目的就是提供动力，而减速机的目的就是控制转速大小，将其控制到合理动力上。排矿装置动力系统结构如下所示：

    通过上述对湿式筒式磁选机排矿装置结构的介绍，相信大家对于排矿装置有了初步认识，排矿装置，意义在于将矿物从槽体排出，并进行收集，便于后期的精矿和尾矿处理。如果不使用这一排矿装置，矿物直接从槽体下部排出，不仅会造成槽体下部矿物堆积，而且会造成尾矿和精矿混合，不利于后期处理。

    巩义鼎大机械厂生产磁选机设备，同时也为客户设计磁选工艺流程，提供尾矿处理等磁选工艺问题解决方案，为客户提供磁选设备完善的维护保养方案，以及磁选过程正确的操作守则，可为用户提供技术支持，现场指导，确保用户正确安全、持久有效的使用磁选设备，提高磁选效率。
