根据磁系的不同，将磁选机磁系的分为开放式与闭合式两种类型。磁选机的磁系是产生磁场的关键结构，也是磁选机设备中重要的技术。磁系是磁选机的重要组成部分，多采用优质铁氧体材料。磁系按照磁极的配置方式可分为开放磁系和闭合磁系两种。常用的磁选机多采用开放磁系。开放磁系按照磁极的排列特点又分为平面磁系、弧面磁系和塔形磁系3种。为平面磁系，其磁极排列为平面，带式磁选机采用的是这种磁系；弧面磁系，其磁极排列为圆弧面，筒式磁选机采用的是这种磁系；塔形磁系，其磁极排列为塔形，某些磁力脱水格采用的是这种磁系。下面我们就根据以上三种不同结构配图解析：

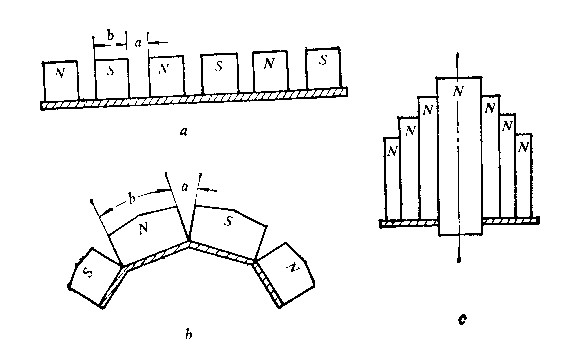

上图为开放型磁系

a-平面磁系，b-曲面磁系，c-塔形磁系。

    开放式磁系是指磁极在同一侧作相邻配置且磁极之间无感应磁介质的磁系。按磁极的排列方式分为曲面磁系和平面磁系两种，前者用于弱磁场筒式磁选机，后者用于带式磁选机。开放磁系磁路长，磁阻大，漏磁多，产生的磁场强度低，用于分选强磁性矿物的弱磁场磁选机。

上图为闭合式磁系

    闭合磁系是磁极作相对配置的磁系。分选空间即磁极间的空气隙。通常空气隙较小，磁通通过空气隙的磁阻小，漏磁少，故分选空间具有较强的磁场，用于分选较弱磁性矿物的强磁选机。闭合磁系的磁场特性与磁极形式和填充介质特性有关，但这种磁系的处理能力较低。

    在闭合磁系中，一种是具有一定形状的单层感应磁极与原磁极构成闭路的磁系，一种是相对磁极间装有特殊形状的铁磁介质的磁系。对前一种磁系，形成的分选空间是单层的，原磁极常为平面或槽形磁极，感应极多为尖齿或平齿极，目的是使磁通在感应极上形成合理密集状态，使分选空间产生强磁场和大的磁场梯度。对后者可进一步提高磁场梯度和磁场力，常见的磁介质有球、棒、齿板、钢板网和钢毛等，这些磁介质的曲率半径顺次变小，单磁场梯度和磁场力依次增大。

    巩义鼎大磁选机机械厂生产的磁选机以开放式磁系为主，有筒式磁选机、赤铁矿、褐铁矿、镜铁矿干式筒式磁选机、半逆流湿式筒式磁选机等，还有强磁磁选机设备，平板带式磁选机，自主研发的强磁赤铁矿褐铁矿镜铁矿湿式筒式磁选机等各类磁选设备，欢迎新老客户到我厂选购。同时我厂有小型磁选机试验设备，可为用户免费做选矿试验。
