对于磁块如何安装，在之前如何安装磁选机磁块以及磁选机磁块安装图文章中我们做出过说明，同时安装好磁块如何测量磁场的强度大小，我们也做过文章分析。那么对于磁选机磁块安装排列应该如何做呢？下面鼎大机械厂根据安装磁选机磁块经验为大家分析解答。

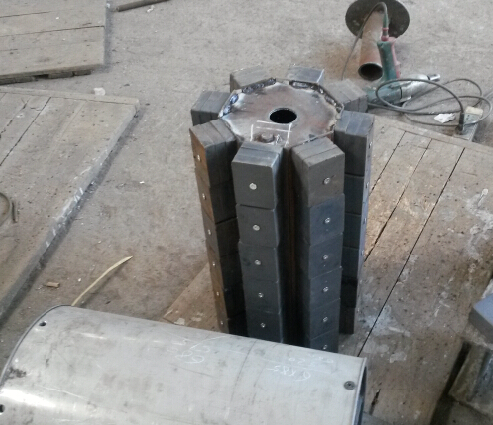

    磁选机的磁系由磁极和磁导板构成，设计磁选机的磁系各部尺寸时是结合磁块尺寸考虑的，磁极的宽度可用若干块磁块并列来达到，而磁极的高度是若干块磁铁摞合形成的。比如磁极面宽为260mm，可用65×4：260即4块磁块沿65mm尺寸并列;如果磁极高为85mm，可用17mm厚的磁块5块摞合起来即可。磁块两个极面大小稍有差别，向上的极面稍大些，这样摞起来的磁极上面宽些，放在导板上的底面稍窄。磁极沿筒式磁选机轴向的长度比圆筒长度小些，即在两端筒内留有一定间隙，其余则是磁极的长度。为使整个磁极成为一个整体，一般用粘合剂将所有磁块粘接在一起，有的磁块中心穿孔，用铜螺栓固定在磁导板上。磁块安装好之后如下图所示：

    几个磁极构成磁系，是由马鞍状磁导板连接在一起的。磁导板用低碳钢或纯铁做成，既起支撑磁系的作用，又提供了优良的磁通路。各磁极底面发出的磁通绝大部分在磁导板内流动。磁极粘接在磁导板上，磁块中心有孔的通过铜螺栓固定在磁导板上。磁极的排列方式为沿圆周极性交替，这样排列的好处是选别过程中磁性矿粒通过磁场时会产生磁搅动作用(或称磁翻)，对提高精矿品位有利。磁导板连同磁极组成的整个磁系由与磁导板相连的两块轮辐状铁筋固定在磁选机的轴上。

     如有磁选机设备任何疑问或技术问题都可以到巩义鼎大机械厂咨询，同时我厂有各类磁选机选矿设备，可为客户免费做选矿试验。
