CTS、B系列磁选机工作原理

CTS、B系列磁选机由机架、永磁圆筒、传动装置、给矿箱、槽体等主要部分组成，适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选，也用于煤、非金属矿、建材等物料的除铁作业。以下主要介绍河南鼎大机械厂生产的CTC干式磁选机、CTB半逆流磁选机、CTS顺流磁选机以及CTN逆流磁选机的工作原理。

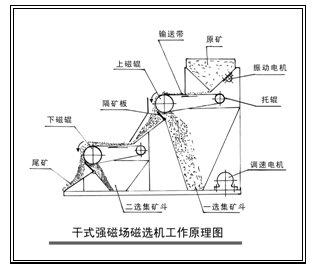

CTC干式磁选机：干矿料由料斗直接给入滚筒上部或滚筒的下部，磁性矿粒被磁力吸于滚筒表面，绕滚筒旋转到磁系边缘自然卸下。非磁性矿粒因重力和离心力的作用而与磁性产品落入不同的矿斗。磁性产品与非磁性产品中间装有隔矿板，可根据矿料的选分情况进行调节。

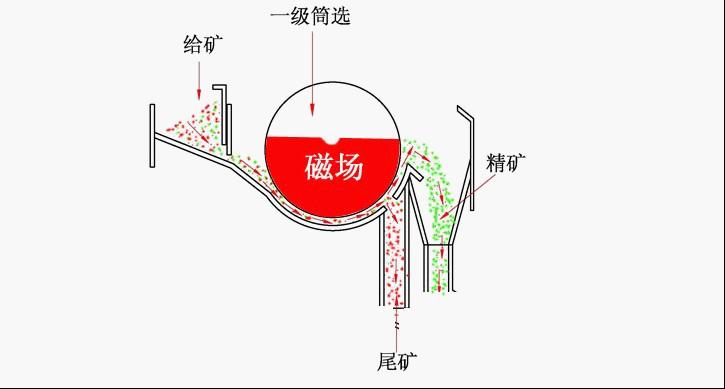

CTB半逆流磁选机：磁系在滚筒的下部。矿浆从槽体的下方给入滚筒下部，非磁性矿物移动方向和滚筒的旋转方向相反，磁性矿物移动方向和滚筒旋转方向相同。槽体的下部插有喷水管，用来调节选别作业的矿浆浓度，把矿浆吹散成松散的悬浮状态进入分选空间。磁性矿粒在磁系的磁场力作用下，被吸在滚筒的表面上，随滚筒一起向上移动。在移动过程中，由于磁系的极性交替，使磁性矿粒成链地进行翻动，在翻动的过程中，夹杂在磁性矿粒中的非磁性矿杂被清除出来，这样便有效地达到了提高磁性产品的目的。半逆流磁选机对给矿矿浆浓度和粒度变化较敏感，当浓度过大或粒度过大都会影响选矿指标。

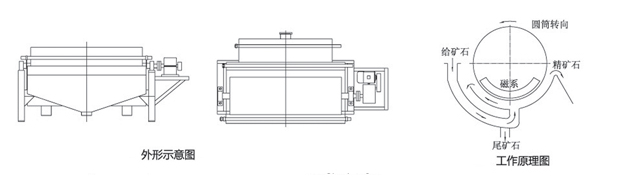

CTS顺流磁选机：给矿方向和滚筒的旋转方向或磁性矿物移动方向一致。矿浆由给矿斗直接进入到滚筒的磁系下方，非磁性矿粒和磁性很弱的矿粒由滚筒下方槽体两底板之间的间隙排出，磁性矿粒被吸在滚筒表面上，随滚筒一起旋转到磁系边缘排出，磁性矿排卸处装有卸矿水管。顺流磁选机对矿物选别的适应性较广，选分空间畅通不容易阻塞，特别适用于含磁性矿物比例较大的磁选工艺。

CTN逆流磁选机：给矿方向和滚筒旋转方向或磁性物移动方向相反。矿浆由给矿斗直接进入到滚筒的磁系下方，非磁性矿粒和磁性很弱的矿粒从槽体底板的尾矿孔排出，磁性矿粒随滚筒逆着给矿方向移动到给矿上端排入到磁性矿槽中，为减少磁性产品中夹带着非磁性矿物，在磁性矿排卸前装有清洗水管，磁性矿排卸处装有卸矿冲洗水管。逆流磁选机由于磁性矿排出端距给矿口较近，磁翻作用差，所以磁性矿品位要稍低些，但它的尾矿口距给矿口远，矿浆经过较长的分选区，增加了磁性矿粒被磁力吸引的机会，所有这种磁选机的磁性产品回收率相当高，逆流型磁选机适合于只要求非磁性产品精度的各种矿物。

河南鼎大机械厂主要生产磁选机（河沙磁选机、铁矿磁选机）、磁选机、干式磁选机（贫土矿干式磁选机、沙土矿干式磁选机）等，磁选机价格合理，产品设计新颖，性能可靠，操作方便，畅销全国。了解更多本厂产品资讯点击产品中心
